Bơm Thủy Lực Xe Nâng - Forklift Hydraulic Pump

BƠM THỦY LỰC XE NÂNG LÀ GÌ ?

1. Khái niệm bơm thủy lực:
Bơm thủy lực là một thiết bị sử dụng chuyển động quay từ động cơ hoặc motor điện để hút dầu thủy lực từ bồn chứa và đẩy chúng di chuyển trong mạch thủy lực dưới áp suất cao. Bơm được ứng dụng để bơm dầu thủy lực, dầu DO, dầu nặng.
Khi bơm được dẫn động với một PTO, thì bơm chỉ hoạt động khi PTO được kết nối.
Bơm thuỷ lực và Mô tơ thuỷ lực là những thiết bị biến đổi và truyền dẫn "NĂNG LƯỢNG", chúng có tính thuận nghịch.

Bơm thủy lực

Vậy đại lượng chính của chúng là NĂNG LƯỢNG.
CÔNG SUẤT là năng lượng sinh ra hoặc tiêu thụ trong 1 đơn vị thời gian, bằng tích của LƯU LƯỢNG với ÁP SUẤT làm việc và HỆ SỐ K (gồm các hệ số phức tạp như ma sát, tổn thất, nhiệt độ...).

ÁP SUẤT LÀM VIỆC trong các xe, máy công trình thì áp suất làm việc phụ thuộc vào phụ tải.
Ví dụ: máy ủi khi ủi ở đất xốp thì áp suất làm việc nhỏ, khi gặp đất cứng thì áp suất sẽ tăng lên, máy đào hay các máy khác cũng vậy.
Có thể thí nghiệm bằng cách lắp đồng hồ áp lực ở bơm, sẽ thấy rõ sự thay đổi này.

Khi "ÁP SUẤT" cố định (là hằng số) thì rõ ràng là công suất (hay năng lượng) tỉ lệ thuận với "LƯU LƯỢNG". Cụ thể, khi máy di chuyển ở địa hình bằng phẳng, áp suất của mô tơ thuỷ lực tương đối ổn định thì lưu lượng cung cấp cho mô tơ thuỷ lực càng lớn, máy sẽ di chuyển càng nhanh (công suất lớn).

Với moment xoắn cũng như vậy.

"ẢNH HƯỞNG CỦA CÔNG SUẤT ĐẾN LƯU LƯỢNG và MÔ MEN XOẮN..."câu trả lời sẽ đơn giản, chính xác hơn : "CÔNG SUẤT CÀNG LỚN THÌ LƯU LƯỢNG và MÔ MEN XOẮN CÀNG LỚN".

2. Phân loại Bơm thủy lực thường  gặp trong máy công trình là các loại sau:

 * Bơm bánh răng (còn gọi là BƠM NHÔNG - GEAR PUMP):
Rẻ tiền, bền, cấu tạo đơn giản. Nhưng hiệu suất thấp, lưu lượng cố định, không thay đổi được, áp lực làm việc thấp dưới 200 Bar.

Bơm bánh răng thủy lực

 * Bơm cánh gạt (Vane pump): rẻ, cấu tạo đơn giản, bền,cheap and simple, reliable (especially in g-rotor form). Hiệu suất thấp, lưu lượng chỉ thay đổi trong khoảng hẹp, áp lực làm việc thấp dưới 200 Bar.

Bơm thủy lực cánh gạt

 * Bơm piston hướng trục (Radial piston pump): thường dùng cho mục đích tạo áp lực làm việc rất cao, nhưng lưu lượng yêu cầu thấp.
Bơm PÍT TÔNG đắt tiền hơn các loại bơm BÁNH RĂNG hay CÁNH GẠT, nhưng tuổi thọ cao hơn, đặc biệt là khi làm việc ở áp suất cao, làm việc liên tục

Bơm thủy lực cánh gạt

 * Bơm piston đồng trục (Axial piston pump):
Thiết kế rất đa dạng, lưu lượng thay đổi dễ dàng, thuận tiện cho việc điều khiển tự động công suất theo phụ tải, được dùng phổ biến trong các máy thuỷ lực hiện nay.

BƠM THỦY LỰC XE NÂNG TCM - TCM FORKLIFT HYDRAULIC PUMP

Xe nâng TCM  FD15T13, FD18T13, FD20T13, FD30T3Z, FD35T3S, FD25T3Z, FD20T3Z, FHD25, FHD30, FD30T3, FD25T6, FD30T6,  FHD15T3Z, FHD18T3Z, FHD20T3Z,

Xe nâng Hyundai 30D-7, 25D-7, 50D-7AE, 50D-9SA, 70DF-7, 50DF-7, 80D-7ACE, 110D-7E, 160D-7E, 250D-7E, 25DT-7, 30DT-7, 30DF-7, 25DF-7, 35DF-7, 35D-9

Xe nâng Komatsu FD25T-16, FD30, FD20, FD35, FD30T-17, FD25T-17, FD25T-16, FD100-8, FD115-8, FD135-8, FD150-8, FD160-8, FD200-7, FD250-7, FD60-10, FD70-10, FD80-10, FD100-10

Xe nâng Mitsubishi FD30NT, FD25NT, FD20NT,  FD25T, FD30T, FD20T, FG25T, FG30T, FG20T,

Xe nâng Toyota Nhật Bản, Trung Quốc, 8FD15, 8FD20, 8FD25, 8FD30, 8FD35, 62-8FD30, 62-8FD25, 8FD40N, 8FD45N, 8FD50N, 8FD35N, 8FD70N, 7FBR15, 7FBR25, 7FBR20,

HÌNH ẢNH BƠM THỦY LỰC XE NÂNG MITSUBISHI FD25NT - FD25T - FD30NT - FD30T

MỘT SỐ HÌNH ẢNH BƠM THỦY LỰC CỦA CÁC HÃNG XE NÂNG HÀNG

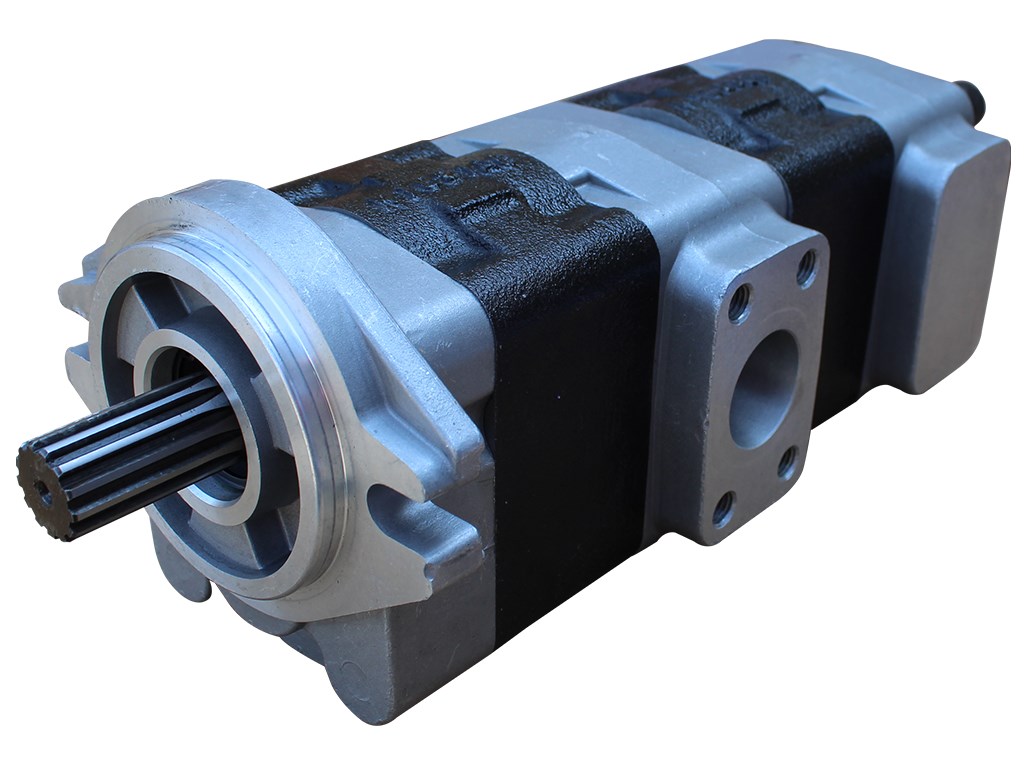

1. Bơm thủy lực xe nâng TCM

Bơm thủy lực TCM FD25Z3

Bơm thủy lực Mitsubishi FG15-18 F25A, 4G63, 4G64

Bơm thủy lực Mitsubishi FG20-30N5, H20

Bơm thủy lực Mitsubishi FD20-30, F18A, S4E, S4E2

Bơm thủy lực Mitsubishi FD20-30, F18B, S4S

Bơm thủy lực Mitsubishi FD20-30, F18C, S4S

Mô tơ thủy lực TCM FG10~18T19/C19, H15, H20

Mô tơ thủy lực xe nâng TCM FB15-6

Mô tơ thủy lực TCM FD20~30Z5, C240PKJ

Bơm TCM FG20-30T6, H20

Bơm TCM FB20-25~7

Bơm TCM FD8~100Z8, 6BG1

Mô tơ thủy lực TCM FHD35~45Z9, 5JG2

Mô tơ thủy lực TCM FRB15-6

Mô tơ thủy lực TCM FB15-7

Bơm Mitsubishi FD35-40T8/C8, 6BG1

Bơm TCM FD80-10Z7, 6BG1

Bơm TCM FD5-70Z7, 6BB1

Bơm Mitsubishi FD50-10Z8, 6BG1

Bơm TCM FD4~45C8/T8, 6BG1

Bộ thủy lực TCM FD20-25N5, H20

Mô tơ thủy lực TCM FD30Z8, C240PKJ

Mô tơ thủy lực TCM FD20-30T6, T3Z, C240PKJ

Mô tơ thủy lực TCM FD50~100Z7, 6BB1/6BD1

Bơm thủy lực TCM FD35~40T9, S6S

Bơm thủy lực TCM FD45~50T9, S6S

Bơm thủy lực Komatsu FD20~30-11, 4D95L

Bơm Komatsu FD20~30/12/14/16, 4D94E

Bơm Komatsu FG35-40T8, TB42

Bơm Komatsu FG20~30-8, FG20~30-11, H20

Bơm thủy lực Komatsu FD40T-7, 8D102

Bơm thủy lực Komatsu FG20-30/12/14, H20

Bơm thủy lực Komatsu FD20~30-11, 4D95S

2. Bơm thủy lực xe nâng Toyota

Bơm Toyota 6FG10-25, 5K, 4Y

Bơm Toyota 7FD45-50 (0711-), 13Z, 14Z

Mô tơ thủy lực Toyota 7FG20~30, 4Y

Mô tơ thủy lực Toyota 5FG10-18, 5K

Mô tơ thủy lực Toyota 6-7FD20~30, 2Z

Bơm Toyota 6FD10~18, 1DZ

Bơm Toyota 6FD20~25 (9401-9109), 4y

Bơm Toyota 7FD45~50 (9812-0711), 13Z, 14Z

Bơm Toyota 8FD/G10-18, 1DZ, 4Y

Bơm Toyota 5FG15~18 (8909-9109), 5k

Bơm Toyota 5FD/G20~25 (8909-9010), 4Y, 1Z

Mô tơ thủy lực Toyota 6FG30, 4Y

Mô tơ thủy lực Toyota 7FG35~40 (0711~0, 1FZ, G4, 13Z

Mô tơ thủy lực Toyota 8FD20~30, 2Z

Bơm TCM FB30-7

Bơm Komatsu FD20~30-11, C240PKJ

Bơm Hyster H40XL, H200XL, H40

3. Bơm thủy lực xe nâng Komatsu

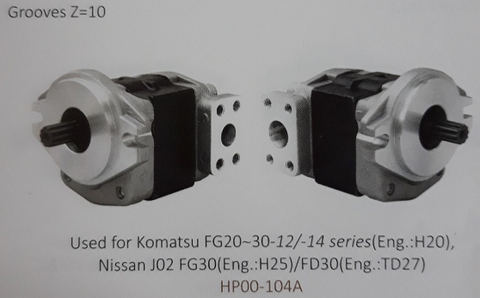

Bơm thủy lực xe nâng Komatsu FG20~30-12/-14 series (Eng.:H20),

Nissan J02 FG30(Eng.:H25)/FD30(Eng.:TD27), Mã SP: HP00-104A

4. Bơm thủy lực xe nâng Mitsubishi

5. Bơm thủy lực xe nâng Nichiyu

6. Bơm thủy lực xe nâng Heli H2000, CPD18, CPD20, CPD25

7. Bơm thủy lực xe nâng Baoli, xe nâng HC Hangcha, xe nâng Trung Quốc

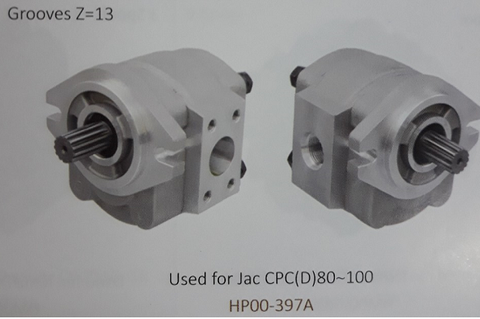

8. Bơm thủy lực xe nâng JAC 8 tấn, 10 tấn, model CPCD80, CPCD100

9. Bơm thủy lực xe nâng Nissan FG30 H20, J02, H25, K21, K25

10. Bơm thủy lực xe nâng Still R60-25

11. Bơm thủy lực xe nâng Hyundai 30D-7, 30DF-7, 30DT-7, Kubota V3300, Kubota V2403, D4DD, WA/WC, D4BB, S6S
